Características Técnicas e Construtivas Sensor Magnético
Principio e funcionamento: Os sensores magnéticos foram desenvolvidos para detectar a presença de campo magnético por aproximação. Na ponta do sensor, próximo a face existe instalada um componente eletrônico que é sensível à variação de campo magnético, e este componente quando excitado por um ima permanente ou eletroímã altera sua característica gerando um sinal para o estagio de saída do sensor.
Os acionadores contem embutido dentro do corpo um ima permanente qual faz alterar o campo magnético do sensor por aproximação. A distancia para acionar depende da intensidade do campo magnético e a permeabilidade magnética do meio entre o sensor e o acionador.

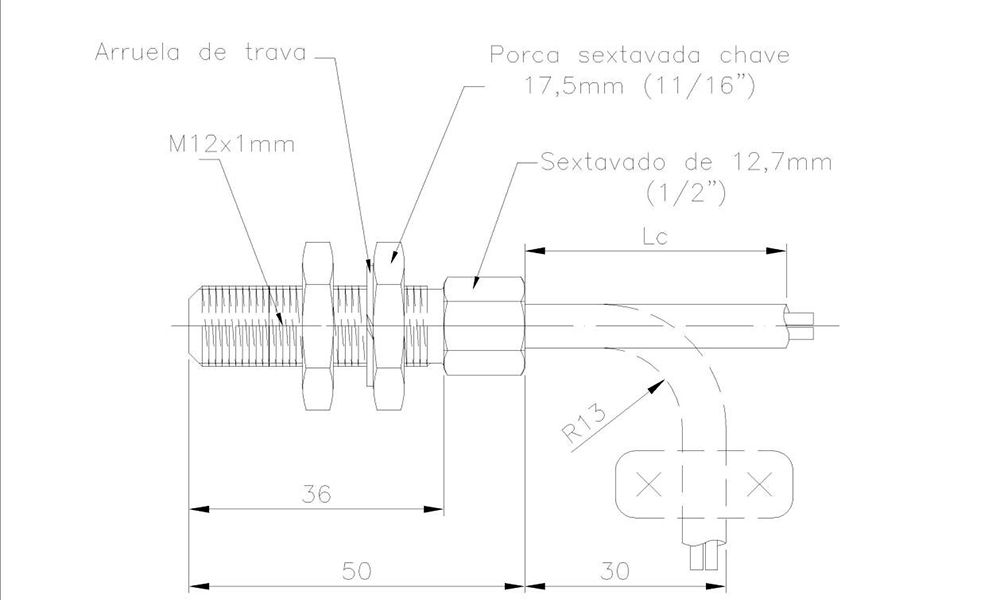

Sensor modelo SM12
| Aplicação | Agro indústria |
| Uso Indicador de posição | Contador de pulsos |
| Tipo de contato | SPST-NO (NA) |
| Corrente máx. de chaveamento do elemento sensor | 0,5Amp DC , ou 0,35 Map. AC. |
| Tensão de alimentação do elemento sensor | 200 Vdc, ou 140 Vac |
| Resistencia de contato | 200 Vdc, ou 140 Vac |
| Resistencia de contato | 0,1ohm |
| Sensor utilizado | reed switch |
| Modelo utilizado | Encapsulado no involucro |
| Sinalização | Não |
| Distacia de atuação | 5 mm |
| Repetibilidade | 0,2 mm |
| Frequência de operação | Baixa |
| Formato do involucro | Tubular com Sextavado |
| Material do involucro | Liga de Latão C-360 |
| Peso com cabo | 180gr |
| Entrada de cabos | 1 entrada |
| Conexão elétrica | Flying leads |
| Comprimento de cabo | PP2x1 2metros |
| Temperatura de operação | -20 a 80.C |
| Vida Útil | >800 000 ciclos |
| Grau de proteção | IP67 |
| Resinagem do elemento sensor | Epóxi |
| Fixação suporte com furo | diâmetro 12,5mm |
| Acessórios requeridos | Suporte de fixação a ser desenvolvida para cada tipo de aplicação |
