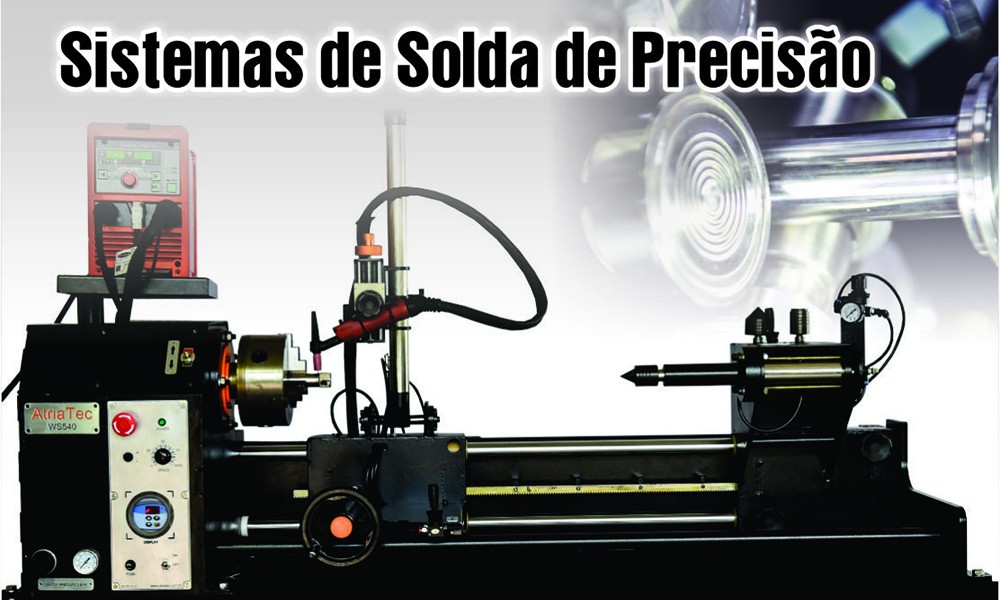

SISTEMA DE SOLDAGEM - POSICIONADOR ROTATIVO

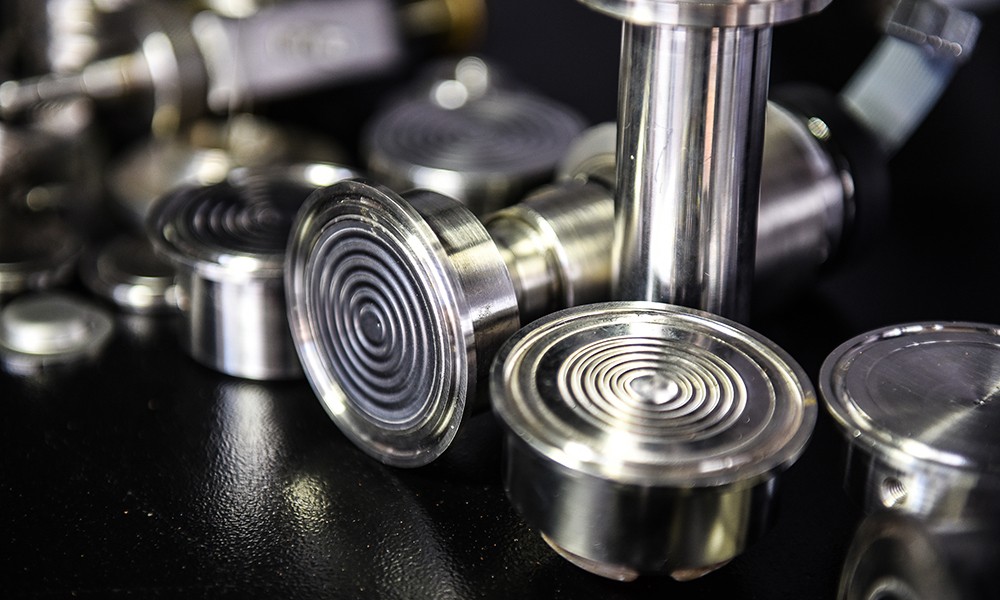

É aplicável na produção de componentes e no desenvolvimento de processos de fabricação nos quais se requer a união de partes por soldagem de: lâminas de diafragma; tubos de parede fina; foles metálicos; conexões sanitárias; componentes de alta e baixa pressão; peças de pequeno porte aplicadas nas indústrias química, petroquímica, alimentos, agrícola, papel e celulose, equipamentos médicos, instrumentação e controle, açúcar e álcool; dentre outras peças de pequeno porte e uso geral.

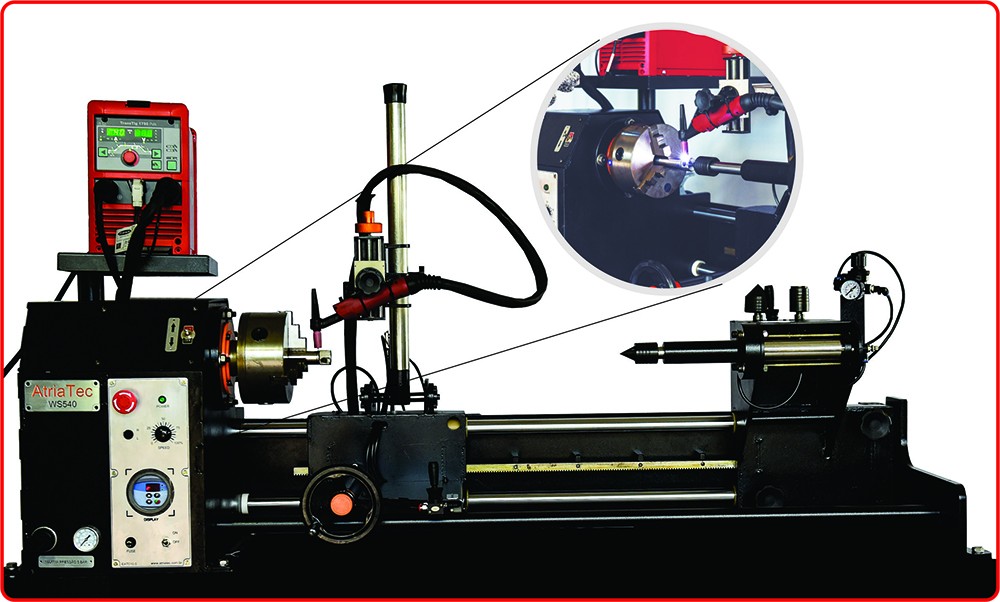

Consiste em um sistema de posicionamento giratório de eixo horizontal para soldagens de precisão que requeiram flexibilidade e versatilidade, oferecendo facilidade no processo para obter produção com qualidade.



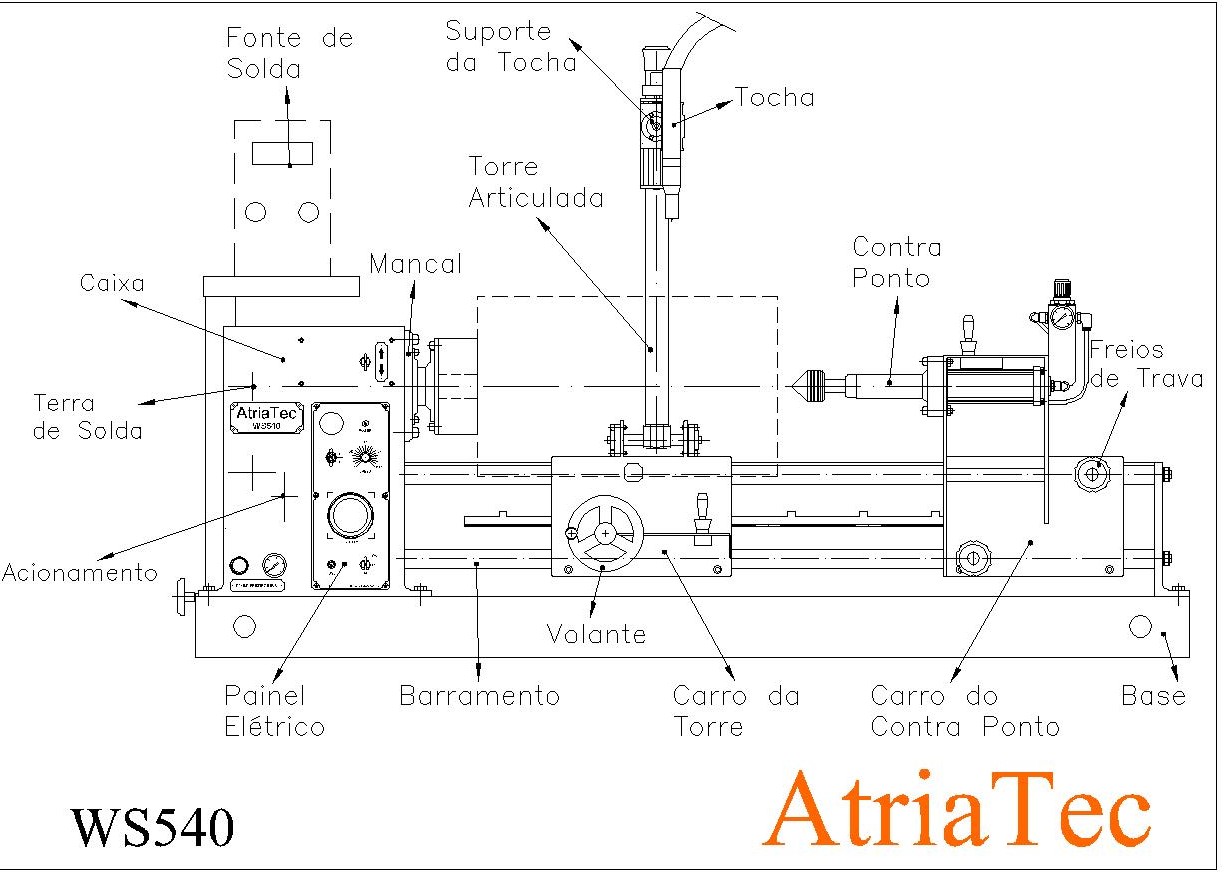

CARACTERÍSTICAS DO SISTEMA

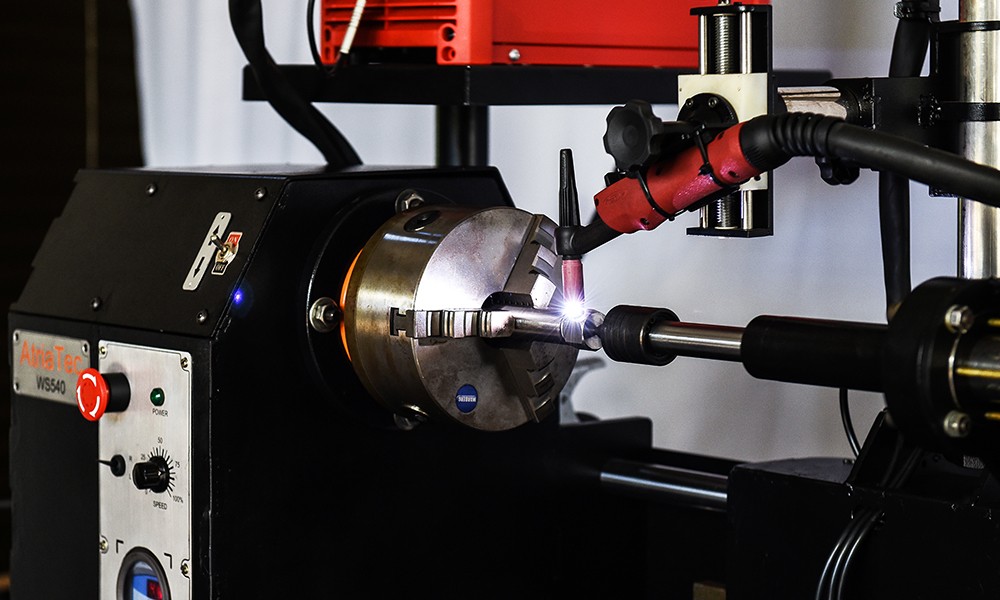

Corpo do mancal e eixo principal montados com rolamentos de precisão de lubrificação permanente. Placa de fixação das peças em modelo universal de três castanhas, de aperto com chave manual.

Caixa do eixo principal construída em aço carbono, com travamento estrutural por meio de encaixes e partes fixadas com solda. Eixo principal construído em aço carbono, com furo de passagem para inserção de peças delgadas e/ou
tubos de purga auxiliar para proteção de partes internas durante a soldagem.

Terra de soldagem possui terminal isolado da carcaça da máquina para manter constância de condução da corrente de soldagem e, também, proteção e conservação dos rolamentos de precisão do eixo principal.


• O terminal é externo e permite fixação por meio de terminal com parafuso ou garra de pressão.
• O contato de terra rotativo com o eixo principal é feito através de escovas de cobre grafitado em alojamento

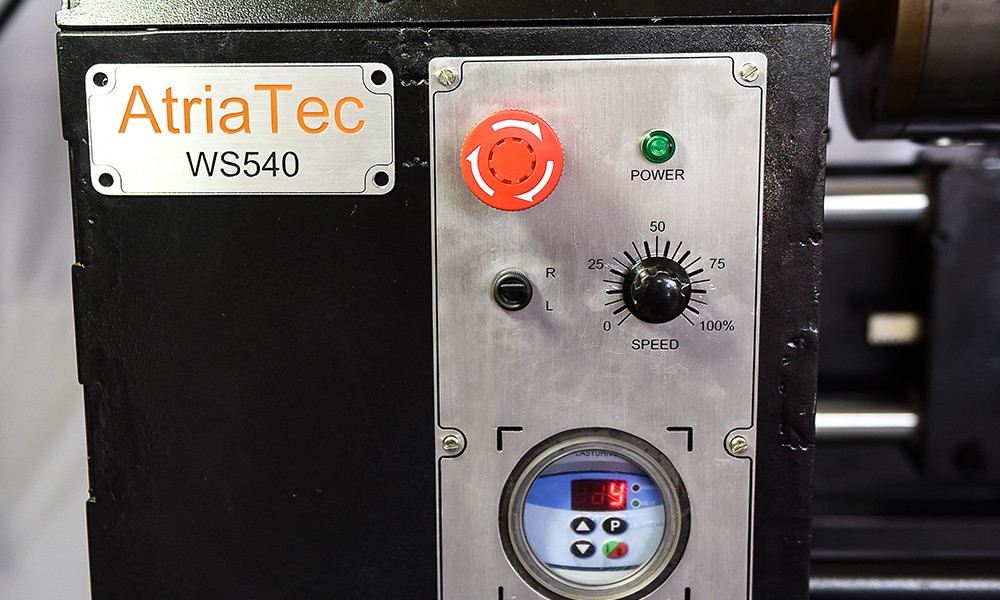

• tensionado por molas individuais. Controle de sentido de rotação da peça é feito por intermédio de chave local, tipo alavanca, instalada no frontal da tampa da caixa, próximo à placa; e o controle da variação é feito através de potenciômetro instalado no frontal do painel.
• Acionamento do eixo principal é feito através de moto redutor com motor AC, equipado com inversor de frequência.
• O carro da torre articulada que suporta a tocha é movido por volante e cremalheira, suportado por barramento lateral com guias de aço carbono beneficiado e retificado.
• A torre articulada é equipada com cruzeta de ajuste deslizante que permite regulagem manual de posicionamento de subida/descida, recuo/avanço, e giro da tocha; enquanto um sistema hidropneumático com comando de válvula de alavanca pneumática faz o movimento de afastamento e aproximação da tochana posição de soldagem.
• A fixação da tocha na torre articulada é feita por meio de um cursor de ajuste fino de posicionamento da ponta
• do eletrodo na peça. Este cursor de ajuste fino também permite um posicionamento angular da tocha.
• O carro do contraponto possui guias que deslizam sobre o barramento lateral, permitindo o ajuste de
• posicionamento e a fixação através de freios de trava de posição. O contraponto possui pontas removíveis com formatos alternativos adaptados à necessidade do modelo
• da peça e permite a troca rápida das pontas. O acionamento de avanço e retorno é feito através de atuador pneumático e comando de alavanca. O atuador pneumático é equipado com regulador de pressão que permite a regulagem da força de encosto do contraponto.
• O sistema de soldagem é montado sobre um quadro chassis ou bancada suporte construídos em aço carbono.


ESPECIFICAÇÕES TÉCNICAS: MODELO WS 540


• Capacidade em espaço de trabalho: Junção de partes resultando formato cilíndrico de diâmetro 400 x 500 mm
• Capacidade em peso: peças até 35 kg.
• Capacidade de fixação direto na placa: Placa universal, diâmetro 160 mm de 3 castanhas, incluindo jogo de castanhas reversas.
• Dimensão de passagem do furo do eixo principal: 40 mm.
• Capacidade de força de aperto no contraponto: regulável de 2 kg a 30 Kg.
• Velocidade de giro da placa: ajustável de 1 a 15 RPM +- 2%
• Sentido de rotação: horário/anti-horário.
• Capacidade de condução de corrente de soldagem no terra rotativo: 300Amp.
• Posição dos comandos: Local em painel embutido na caixa, localizado do lado esquerdo do equipamento.
• Acionamento: Motor trifásico 220VAC-60Hz - 0,16CV
• Controle de velocidade: por potenciômetro, por meio de inversor de frequência.
• Painel: elétrico integrado ao equipamento.
• Alimentação Elétrica: Bifásico 220VCA – 1 Amp., sem a fonte de solda.
• Alimentação pneumática: tubo diâmetro interno 4mm, consumo 0,1 litro/ciclo, a pressão de 5bar.
• Cubagem para transporte: 1670 x 700 x 1000mm; (ou 1670 x 700 x 1900mm – modelo com bancada)
• Área projetada de piso para instalação do equipamento: 1670 x 1100mm
• Peso modelo com chassis: 180 kg.
• Pintura: Eletrostática cor preta.
• Capacidade de Fonte de solda recomendada: Até 250 Amp.
